Ce module permet de calculer les volumes des cuves et d'autres données relatives aux cuves en fonction de la liste et de l'assiette du navire. Les corrections de température peuvent être calculées à l'aide des tableaux de données produits courants ou par saisie manuelle. Différents formats de sortie sont disponibles, y compris la sortie vers la stabilité à l'état intact et les calculs de résistance longitudinale. De plus, ce module peut récupérer les données d'un système automatique de jaugeage et de tirant d'eau. Le menu principal de ce module s'ouvre à partir de la fenêtre principale et s'affiche:
Ce module a été intégré dans LOCOPIAS à partir d'avril 2023, voir Contenu de la liste de poids et Éditer pour la nouvelle implémentation.
Sonde spécifier gîte
Une fenêtre de saisie apparaît, dans laquelle les données suivantes peuvent être données:
- Assiette en mètres (Ajuster par l'avant positif ), qui est la différence entre le FPP et l'APP en ce qui concerne le tirant d'eau (Tfpp -Tapp).
- Angle d'inclinaison en degrés seuls les angles positifs peuvent être remplis ici. L'inclinaison vers PS ou SB peut être sélectionnée à l'élément suivant.
- Heeling à PS ou SB.
- Tirant d'eau moyen. Ce tirant d'eau est lu par le capteur de tirant d'eau, qui est une option dans le contexte de LOCOPIAS. Pour le calcul des capacités des cuves seulement, il n'est pas nécessaire de donner un tirant d'eau.
Calculer les caractéristiques de cuve
Dans ce menu, les caractéristiques calculées de la cuve sont listées: Sounde, volume, densité, masse volumique, poids, vide, Xg, Yg, Zg, FSM, Pression (si les manomètres sont définis) and RSF (résidu sur le fond). Si l'un de ces éléments est modifié, les autres éléments seront automatiquement ajustés. Notez que l'ullage est imprimé seulement si le tube de sondage est défini, sinon une “-” sera imprimé. Lorsqu'aucun tuyau de sonde n'est défini, la colonne [sonde] affiche le niveau du liquide (par rapport au niveau de référence, CL and App). Si aucun tuyau de sonde n'est défini, l'effet du compensateur ne peut pas être établi. Si le nom de la cuve est sélectionné, le menu ‘Produit, température et densité’ apparaîtra. Les données suivantes peuvent être fournies:
- Nom de la cuve
- Comme défini dans le modèle de navire de LOCOPIAS.
- Inclure ce réservoir dans le rapport de l'ullage
- Si ce compartiment doit être inclus dans la cargaison/rapport de l'ullage (pour un exemple voir Imprimez la cargaison et le ullage sur l'écran) alors ce champ doit être défini sur ‘oui’.
- Produit (substance)
- Le nom du produit, qui sera utilisé dans la cargaison/rapport de l'ullage.
- Tableau de conversion
- Pour le calcul du poids de la cargaison des hydrocarbures chauffés, les tableaux de conversion suivants sont disponibles:
- Aucune correction de température.
- Facteur de correction par degré. Le ‘Facteur de correction du volume’ en fonction de la température définie et du facteur de correction par degré (coefficient de dilatation).
- Facteur de correction du volume. Le ‘Facteur de correction du volume’ peut être défini directement.
- Table 54B. Le ‘Facteur de correction du volume’ est déterminé selon ASTM table 54B.
- Table 55. Le ‘Facteur de correction du volume’ est déterminée selon le tableau 55 de l'ASTM.
- Liaison de données
- Il s'agit de la valeur envoyée par le système de mesure du réservoir ( Importer les données de la cuve à partir du système de mesure de la cuve). La valeur de la liaison de données sert uniquement à des fins de contrôle.
- Température
- La température standard est 15° Centigrade. Le volume est déterminé à cette température. La température réelle de la substance peut être définie ici.
- Volume (non corrigé pour l'expansion)
- C'est le volume qui est calculé en fonction du sondage ou de l'ullage pour ce compartiment. Ce volume provient de la fenêtre précédente avec la liste de tous les compartiments.
- Densité à 15° Centigrade (en l'air)/(dans le vide)
- La densité de la substance à 15° Centigrade peut être défini ici. Si la densité dans l'air est définie, la densité dans le vide est calculée automatiquement. Ces deux densités sont reliées entre elles et ne peuvent pas être définies séparément.
- Facteur de correction par degré Celsius
- Ce facteur est utilisé si la conversion table ‘Facteur de correction par degré’ a été sélectionné et calcule le facteur de correction de volume.
- Facteur de correction du volume
- Ce facteur peut être déterminé par quatre méthodes différentes:
- Ce facteur est défini manuellement, en utilisant la table de conversion ‘Facteur de correction du volume’.
- Ce facteur est calculé avec le facteur de correction par degré et la différence entre la température standard et la température réelle. La table de conversion ‘Facteur de correction par degré’ doit être sélectionné.
- Ce facteur est lu dans la table de conversion ‘Table 54B’.
- Ce facteur est lu dans la table de conversion ‘Table 55’. Ce facteur corrige la densité à 15° Centigrade de la substance pour la température réelle.
- Facteur de dilatation de température
- Ce facteur corrige la dilatation de la cuve à une température supérieure à 15° Centigrade. Ce facteur est calculé automatiquement et ne peut pas être défini manuellement.
- Densité à {température définie} degrés
- Densité à 15° Centigrade × Facteur de correction du volume.
- Résidu sur le fond (RSF)
- Volume du résidu qui sera soustrait du volume du contenu de la cuve.
- Densité × Facteur de dilatation de température
- Densité à 15° Centigrade × Facteur de correction du volume × Facteur de dilatation thermique.
- Poids
- Le poids est calculé selon: Volume (non corrigé pour l'expansion) × Densité à 15° Centigrade × Facteur de correction du volume × Facteur de dilatation thermique.
Imprimer tous les détails de la cuve sur papier
Avec cette option les volumes de la cuve etc. (la même que dans la fenêtre de saisie de l'option précédente, voir Calculer les caractéristiques de cuve) sera imprimé. Un exemple est collé juste en dessous.

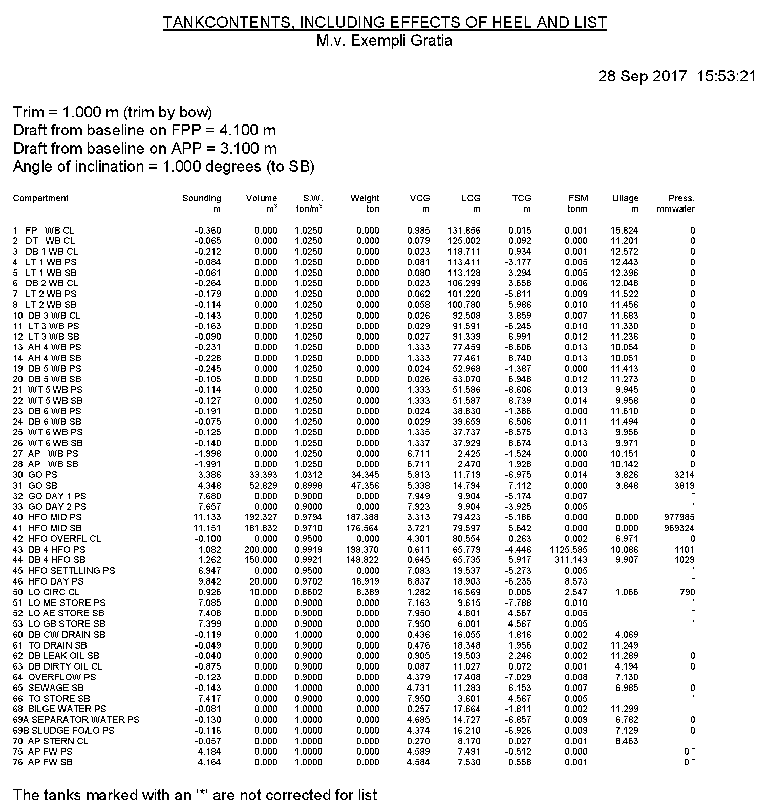

Table avec volumes de cuve et le centre de gravité.
Rapport sur la cargaison et l'ullage, et sommaire historique de la cargaison
Imprimez la cargaison et le ullage sur l'écran
Cette option vous permet d'imprimer une vue d'ensemble de toutes les cargaisons à bord, y compris leur poids, l'effet de la température, le son et le volume, etc. Cette liste ne comprend que les citernes pour lesquelles, d'après leurs caractéristiques particulières (tel que discuté dans le Calculer les caractéristiques de cuve), la deuxième rangée ‘inclure cette cuve dans le rapport d'ullage’ est activé. Avant que ce rapport ne soit créé, d'autres questions pourraient être posées, tels que le poids du connaissement, et si cette liste doit être conservée avec le récapitulatif historique du fret.

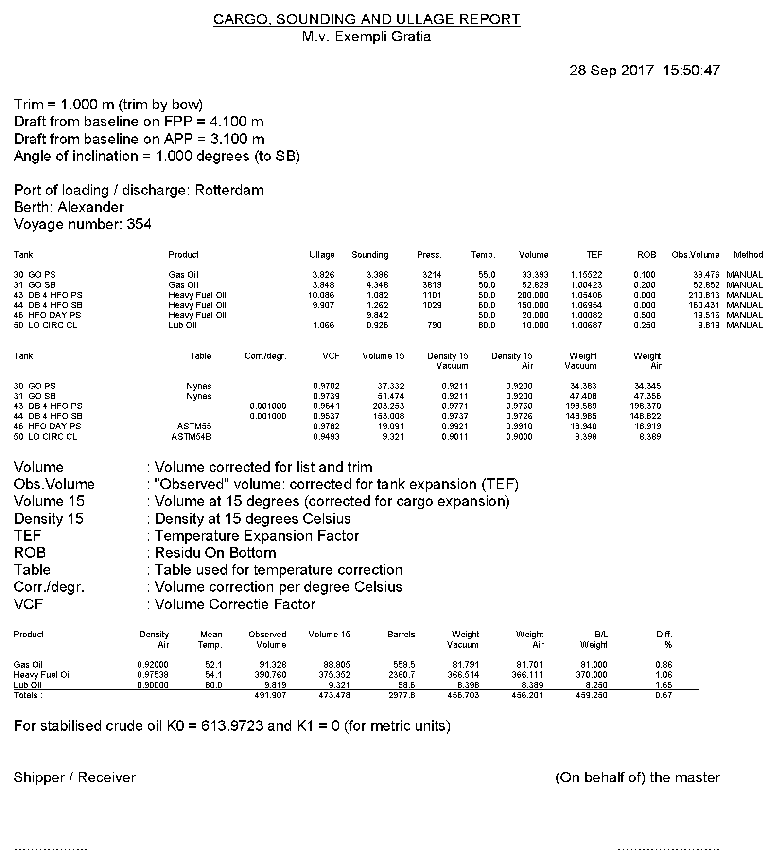

Exemple d'une cargaison/ullage rapport.
Imprimer le rapport de la cargaison et Ullage sur papier
La même que l'option précédente, mais avec sortie sur papier.
Imprimer un résumé historique de la cargaison
Consulter et tenir à jour un résumé historique de la cargaison
Ces options parleront d'elles-mêmes
Exporter les données de la cuve vers un état de chargement
Une liste de toutes les conditions de chargement définies apparaît. L'une de ces conditions de chargement peut être sélectionnée. La condition de chargement sélectionnée sera copiée et les données de la cuve du module de sondage seront envoyées à cette copie. Le nom de cette nouvelle condition de chargement sera: nom de la condition de chargement sélectionnée + lecture de la citerne + date + heure.
Importer les données de la cuve à partir du système de mesure de la cuve
Cette option permet de lire et de traiter les sondes ou les ullages du système de mesure de la cuve dans la liste de tous les cuves ( Calculer les caractéristiques de cuve).
Vue d'ensemble actualisée du remplissage et du débit par cuve
Cette option ouvre une fenêtre dans laquelle les débits actuels de remplissage et de débit sont affichés pour chaque cuve, ainsi que le temps restant jusqu' à ce que le pourcentage de remplissage souhaité soit atteint. Ces valeurs sont actualisées par défaut toutes les cinq minutes, mais cet intervalle est réglable. Bien entendu, cette option ne peut fonctionner que si une connexion avec un système de mesure de réservoir est disponible.
