La [liste de poids] joue un rôle crucial dans la configuration d'une condition de chargement car elle offre une vue d'ensemble de tous les éléments de poids dont la condition de chargement actuelle est constituée. De plus, les éléments de poids peuvent être modifiés en alphanumérique.

Fonctions de la barre de menu

La barre de menu se trouve dans la fenêtre de liste de poids, qui contient le ‘standard’ and fonctions ‘perfectionné’. Les fonctions standard sont décrites dans Opérations communes dans les modules. Les fonctions spécifiques [manaGe], [Database], [Loading tools], [Fichier], [check-displAce] and [Fenêtre] sont décrites ci-dessous.

Fonctions de la barre de menus.

Manage

Avec [Manage] un formatage visuel peut être effectué:

[Réduire les groupes de masse]. En général, les postes de poids appartiennent à un groupe de poids particulier, un concept qui est introduit en Barre de menu. En LOCOPIAS les sous-totaux des poids et les COG des groupes de poids sont toujours inclus dans masse liste de huit. Les différents éléments d'un groupe de poids peuvent être masqués, c'est ce qui arrive quand le groupe est ‘Effondré’
[Elargir groupes de masse], l'opposé de ‘Effondrement’ qui rend tous les éléments d'un groupe visibles.
[Déplac], pour déplacer un élément de poids dans la liste de poids vers le haut ou vers le bas. Surlignez la ligne avec l'élément de poids pour passer à une autre position dans la liste. Sélectionnez maintenant la fonction opt{Déplac}. Mettez en surbrillance la ligne après laquelle l'élément de poids doit être positionné, et sélectionnez [Déplac] encore. Le poids est maintenant dans la nouvelle position.
[Arrêtdéplac], pour annuler une commande [Déplac] en cours.
[Triez], pour trier les articles de poids selon différents critères de tri, qui sont décrits dans la figure ci-dessous.

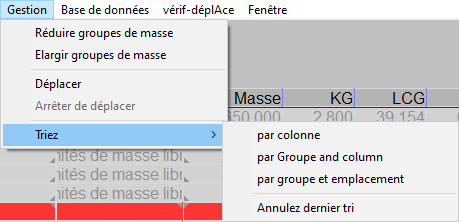

Différentes méthodes de tri pour les items de poids.

Base de données

Utilisez cette option pour charger des éléments de poids standard, tels que ‘équipe’, ‘magasins’, etc. Cette fonction vous permet de définir un poste de poids une seule fois, et les réutiliser à partir de cette base de données si nécessaire. Sélectionnez [Base de données]→[Edit base de données] à partir de la barre de menu pour ouvrir [Unités de masse de la base de données]-a fenêtre et éditer les éléments de poids dans la base de données. L'option [Base de données]→[Lect basedonne] ouvre une fenêtre avec une liste d'éléments de la base de données qui peuvent être sélectionnés dans une condition de chargement.

Base de données des éléments de poids standard.

Sélectionnez à partir de la base de données des items de poids.

Vérifiez déplacement: Afin de simuler les conditions réelles de chargement en LOCOPIAS, la fonction [Vérifiez déplacement] peut être utilisé pour voir dans quelle mesure le réel (=observé) et les déplacements simulés se rapprochent. Vous pouvez entrer les tirants d'eau réels et le comparer avec les tirants d'eau calculé et vérifier la différence de déplacement. Un poids de correction peut être ajouté à la liste de poids pour obtenir le déplacement réel.

Déplacement de contrôle.

Fenêtre, Fenêtres de résultats: Avec cette fonction, l'une des fenêtres de résultats flottantes — introduites dans Fonctionnement du LOCOPIAS et fonctions générales — elle peut être ouverte, par exemple pour une stabilité intacte ou pour une résistance longitudinale.

Contenu de la liste de poids

Colonnes dans le [Liste de poids] qui nécessite une explication est discutée ci-dessous.

Note: Les modifications pour l'ensemble du groupe de poids peuvent être facilement appliquées en modifiant la valeur appropriée sur la ligne du sous-total. Les modifications possibles sont les suivantes: ‘FSM Type’, ‘Groupe de masse’, ‘Remplissage du réservoir’ et ‘Densité’. Notez qu'avec ‘undo’, il est possible de restaurer la modification.

Liste des poids d'une condition de chargement.

Nom

Cette colonne affiche le nom du poids.

Si la fonctionnalité de sondage est achetée, il est possible de double-cliquer sur le nom d'un réservoir pour accéder au menu des corrections de température. Voir Produit, température et densité pour plus d'informations.

Type

Donne des informations sur le type de poids.

Masse

Poids en tonnes.

Zg

Centre de gravité vertical en mètres, par rapport à la ligne de base.

Xg

Centre de gravité longitudinal en mètres, relié à la perpendiculaire arrière.

Yg

Centre de gravité transversal en mètres par rapport à l'axe.

FSM

Cette colonne indique le moment de surface libre pour des réservoirs prédéfinis ou pour un poids défini par l'utilisateur d'un fluide en tonnes métriques multiplié par une distance en mètres.

FSM Type

Avec cette fonction, vous pouvez sélectionner le type de calcul du couple superficiel libre (FSM). Par défaut, le moment de surface libre est calculé pour le niveau réel du réservoir. De temps à autre, le code de stabilité à l'état intact de l'IMO peut nécessiter une méthode différente:

FSM maximum qui se produit n'importe où dans le réservoir.
Zéro dans le cas d'un remplissage supérieur à 98%.

Veuillez noter que LOCOPIAS offre également une méthode plus avancée pour compenser les effets liquides libres, qui est le “déplacement réel de la méthode liquide”. Si votre LOCOPIAS est configuré de cette façon, il calculera le mouvement réel du liquide, y compris les effets du talon et de l'assiette, qui l'emporte sur le réglage FSM conventionnel tel qu'il a été élaboré.

Groupe de masse

Chaque pondération peut être affectée à un groupe de poids. Le nom du groupe est affiché dans cette colonne. Si vous voulez encore plus clairement montrer la différence entre les groupes de poids, vous pouvez le faire dans la barre de menu de l'onglet [écran principal], sous [Modifier]→[Modifier groupes de masse] vous pouvez éditer le nom et la couleur du texte de chaque groupe de poids. Ce nom et cette couleur sont également visibles dans la vue d'ensemble des groupes de poids (Voir 7 en Implantation de la fenêtre principale de l' [écran principal]).

Mesuré, sondage d'assiette et sondage d'angle.

Si la fonctionnalité de sondage a été achetée, il est possible de spécifier un Sondage, une Ullage ou une Pression, à condition qu'un tuyau de sondage et/ou un capteur de pression soit disponible. Les colonnes ‘Sondage d'assiette’ et ‘Sondage d'angle’ permettent de spécifier l'assiette et l'angle au moment du “sondage”. Note: La colonne ‘Mesuré’ contient la valeur mesurée associée à l'assiette et à l'angle spécifiés. Les autres données, c'est-à-dire les colonnes, telles que le poids, le volume et le centre de gravité sont déterminées à l'assiette zéro et à l'angle zéro.

Si cette fonctionnalité n'est pas achetée, la colonne ‘Mesuré’ ne s'applique qu'aux articles de poids de ‘cale à grain’ et indique l'Ullage, c'est-à-dire la distance entre le haut de l'hiloire et la surface du grain. Il se peut que cette colonne ne soit pas disponible dans vos LOCOPIAS.

Arrière & avant

Ces colonnes contiennent les limites avant et arrière d'un article de poids. Ces limites ne sont requises que pour les calculs de résistance longitudinale. Les distances sont indiquées en mètres et se réfèrent à la perpendiculaire arrière. La distribution du poids est une fonction linéaire déterminée par le centre de gravité longitudinal et la position des limites (Vous trouverez de plus amples informations à ce sujet sous LCG et répartition du poids des articles de poids).

Produit, température et densité

Si la fonctionnalité de sondage a été achetée, en double-cliquant sur le nom d'un élément de poids, de type réservoir, dans une condition de chargement, le menu suivant peut être ouvert. Ce menu contient tous les paramètres nécessaires au traitement des corrections de température.

Nom de la cuve

Identique à l'élément de poids, juste pour référence.

Inclure ce réservoir dans le rapport de l'ullage

Si ce compartiment doit être inclus dans la cargaison/rapport de l'ullage alors ce champ doit être défini sur ‘oui’.

Produit (substance)

Le nom du produit, qui sera utilisé dans la cargaison/rapport de l'ullage. Si aucune substance n'a encore été définie celles-ci peuvent être créées à l'aide de la fonction de la barre de menu [Substances].

Tableau de conversion

Pour le calcul du poids de la cargaison des hydrocarbures chauffés, les tableaux de conversion suivants sont disponibles:

Aucune correction de température.
Facteur de correction par degré. Le ‘Facteur de correction du volume’ en fonction de la température définie et du facteur de correction par degré (coefficient de dilatation).
Facteur de correction du volume. Le ‘Facteur de correction du volume’ peut être défini directement.
ASTM table 54(A, B et C), 55, 53(A et B), 23(A et B), 5(A et B). Le ‘Facteur de correction du volume’ est déterminée selon la table ASTM correspondante.
Nynas.

Si une table de conversion autre que Aucune correction de température est sélectionnée, elle est reconnaissable dans la liste des éléments de poids par la couleur de fond jaune du nom et du poids de l'élément de poids.

Température

La température standard est 15° Centigrade. Le volume est déterminé à cette température. La température réelle de la substance peut être définie ici.

Volume (non corrigé pour l'expansion)

C'est le volume qui est calculé en fonction du sondage, de l'ullage ou pression pour ce compartiment. Ce volume provient de la fenêtre précédente avec la liste de tous les compartiments.

Densité à 15° Centigrade (en l'air)/(dans le vide)

La densité de la substance à 15° Centigrade peut être défini ici. Si la densité dans l'air est définie, la densité dans le vide est calculée automatiquement. Ces deux densités sont reliées entre elles et ne peuvent pas être définies séparément.

Facteur de correction par degré Celsius

Ce facteur est utilisé si la conversion table ‘Facteur de correction par degré’ a été sélectionné et calcule le facteur de correction de volume.

Facteur de correction du volume

Ce facteur corrige la densité à 15° Centigrade de la substance pour la température réelle. Ce facteur peut être déterminé de différentes manières:

Ce facteur est défini manuellement, en utilisant la table de conversion ‘Facteur de correction du volume’.
Ce facteur est calculé avec le facteur de correction par degré et la différence entre la température standard et la température réelle. La table de conversion ‘Facteur de correction par degré’ doit être sélectionné.
Ce facteur est tiré de l'une des autres tables de conversion.

Facteur de dilatation de température

Ce facteur corrige la dilatation de la cuve à une température supérieure à 15° Centigrade. Ce facteur est calculé automatiquement et ne peut pas être défini manuellement.

Densité à {température définie} degrés

Densité à 15° Centigrade × Facteur de correction du volume.

Résidu sur le fond (RSF)

Volume du résidu qui sera soustrait du volume du contenu de la cuve.

Densité × Facteur de dilatation de température

Densité à 15° Centigrade × Facteur de correction du volume × Facteur de dilatation de température.

Poids

Le poids est calculé selon: Volume (non corrigé pour l'expansion) × Densité à 15° Centigrade × Facteur de correction du volume × Facteur de dilatation de température.

Vérification

Cliquez sur le bouton [Vérification]- pour vérifier si l'état de charge est conforme aux exigences de stabilité et de résistance. Après avoir cliqué sur le bouton Vérification, une fenêtre s'ouvre avec plusieurs onglets: ‘Résumé’, ‘Stabilité’, and ‘Résistance’. La stabilité contre les dommages est facultative. Plus d'informations sur le bouton [Vérification]- peut être trouvé dans Vérification.
