Vous avez remarqué que les tirants d'eau que vous voyez sur votre écran dans LOCOPIAS ne correspondent pas aux tirants d'eau réels. Il est possible que le poids réel du navire diffère des données entrées dans LOCOPIAS. étant donné que le poids des navires légers est approuvé par les autorités de classification, il n'est pas permis de simplement les modifier. Il est cependant possible d'ajouter un poids de correction, afin que les tirants d'eau dans LOCOPIAS correspondent mieux. Ce manuel décrit une procédure étape par étape pour vérifier les conditions de chargement définies dans LOCOPIAS et créer et utiliser des poids de correction.

Procédure de correction du poids des navires légers en fonction des tirants d'eau réels

Étape 1: Mesure des tirants d'eau

La première étape consiste à mesurer le tirant d'eau des six marques, tribord et bâbord. Points d'attention:

Déterminer le tirant d'eau au moyen d'une mesure de franc-bord (les dispositifs de mesure numériques peuvent dévier!).

Étape 2: Vérifier le remplissage de la cuve

Maintenant, il est important de vérifier si tous les cuves ont été remplies correctement, conformément à la réalité. Dans le cas contraire, la création de poids de correction est peu utile. Dans un autre état de chargement, cette correction ne sera plus correcte. Points d'attention:

Utilisez le bon remplissage pour toutes les cuves, y compris l'eau potable, le gasoil, les eaux usées, le lest d'eau, etc.
Rappelez-vous l'eau résiduelle dans les cuves de ballast.
Le poids de la cargaison doit correspondre à la liste de chargement.
Si nécessaire, régler la densité en fonction de la température actuelle (densité poids / litres à la température réelle)

Step 3: Observation du problème

Maintenant, les données d'entrée dans LOCOPIAS correspondent exactement à la réalité et les profondeurs réelles ont été mesurées, vous pouvez observer ce que le problème est. Divergences possibles:

Tirant d'eau
Assiette
Liste

Etape 4: Définition des poids de correction

Les poids de correction sont maintenant créés.

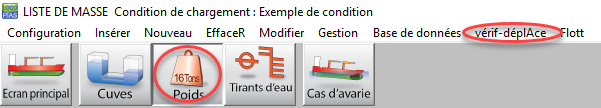

Cliquez d'abord sur les [poids] puis sur la fonction [vérif-déplAce].

Poids, vérif-déplAce

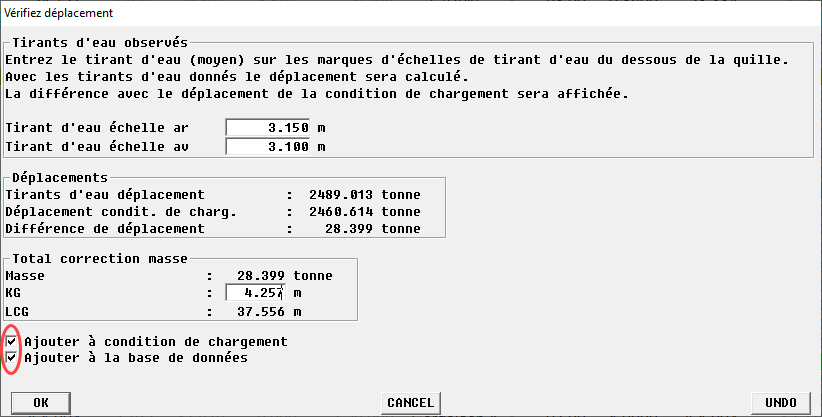

Vous devez spécifier les courants tirants d'eau mesurés réels des marques de tirant d'eau avant et arrière. Note: Ici, la moyenne de tribord et bâbord est demandée. La liste est prise en compte ultérieurement. En cliquant sur [OK] le poids de correction est calculé.

Poids de correction en condition de charge

Sélectionnez la vérification des deux marques et cliquez [OK]. Vous verrez maintenant vos poids de correction dans les conditions de chargement: Remarque: Il se peut que vous deviez faire défiler vers le bas parce que les poids correcteurs sont ajoutés au bas de la liste

Poids de correction en condition de charge

Step 5: Poids de correction de réglage fin

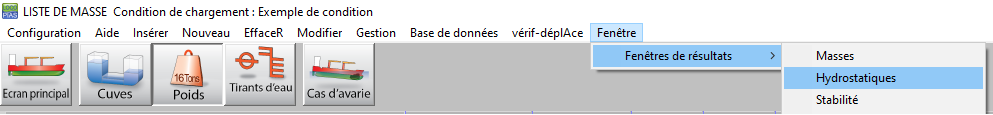

Maintenant, nous ouvrons la fenêtre d'hydrostatique dans le module de poids pour examiner les résultats. On peut le trouver en haut de la page [Fenêtre]→[Fenêtres de résultats].

Fenêtre de résultats

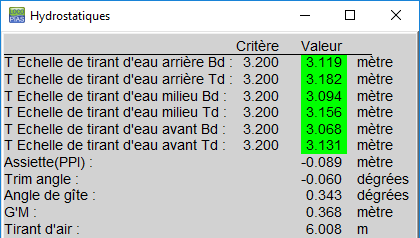

Il apparaît alors comme suit: (Vous pouvez repositionner cette fenêtre) Parfois, seule la valeur moyenne par tirant d'eau est indiquée, pas tribord et bâbord séparément.

Hydrostatiques

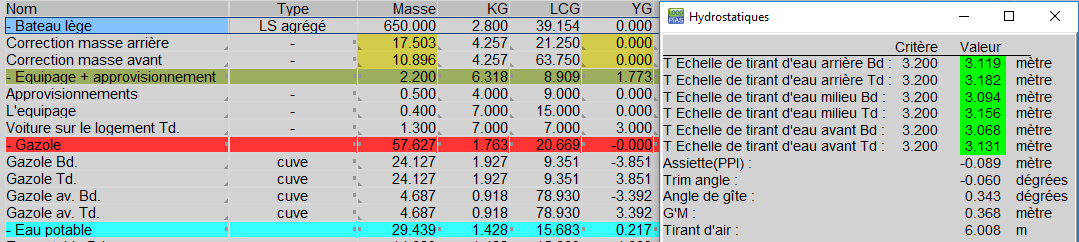

Vous n'êtes peut-être pas encore satisfait des résultats. Par exemple, parce que le navire a une liste ou parce qu'il est dévié. Nous pouvons maintenant "jouer" avec les propriétés (Poids, Centre de gravité en Largeur) des coefficients correcteurs jusqu' à ce que nous soyons satisfaits des résultats. L'effet des changements est visible directement dans la fenêtre hydrostatique. Des exemples pour les cas spécifiques, tels que la liste, l'arc et le contre-arc moment, sont donnés ci-dessous. Ici aussi, vous pouvez continuer à ajuster jusqu' à ce que vous soyez satisfait des résultats.

Réglage du poids et du centre de gravité en largeur

Assiette

Vous pouvez ajuster la compensation en ajustant le poids des poids de correction. Par exemple, si vous augmentez le poids à l'arrière de 5 tonnes et que vous diminuez le poids à l'avant de 5 tonnes, le bateau s'affaissera à l'arrière. Vous pouvez ajuster ces poids par petits pas jusqu' à ce que le assiette désirée soit atteinte.

Réglage de l'assiette avec poids

Liste

La liste actuelle peut différer de LOCOPIAS. Nous pouvons corriger cela en ajustant la position des poids de correction dans le sens transversal. Si vous n'avez pas de marques tribord et bâbord séparées à LOCOPIAS,nous devrons d'abord calculer l'angle d'inclinaison réel. Si des tirants d'eau BB et TB séparés ont été définis dans LOCOPIAS vous pouvez ignorer cette étape. A titre d'exemple, nous supposons que votre bateau est 10cm plus profond sur bâbord. Supposons que vous avez mesuré:

	TB	BB	Difference
Marque de tirant d'eau arrière	2.60m	2.49m	0.11m
Tirant d'eau au milieu	2.55m	2.45m	0.10m
Marque de tirant d'eau avant	2.40m	2.31m	0.09m

Nous calculons d'abord la différence moyenne sur toutes les marques: (0.11 + 0.10 + 0.09) ÷ 3 = 0.10m. Si votre navire mesure 9,60m de largeur, l'angle de gîte est maintenant: inclination = sin^-1 ( 0.10 ÷ 9.60 ) = 0.549 degrees. Si vous rencontrez des difficultés avec ce calcul, vous pouvez également effectuer ce calcul en ligne sur internet this website.

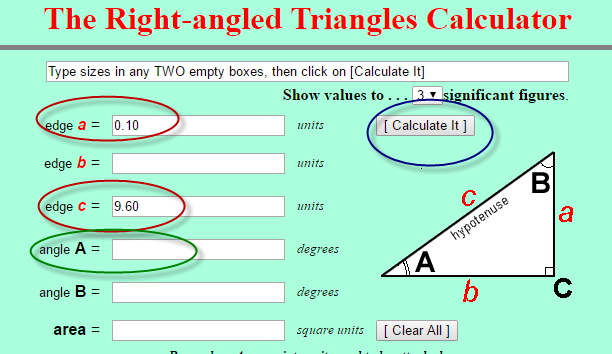

Calculer l'angle d'inclinaison sur internet

Entrez ensuite les deux chiffres dans les cercles rouges. Utilisez le bouton dans le cercle bleu pour effectuer le calcul. L'angle d'inclinaison peut maintenant être lu dans le cercle vert.

Dans ce cas, l'angle d'inclinaison souhaitée est de 0 degrees. Nous déplaçons le poids de correction sur bâbord (negative) and observe the effect.

Poids de correction sur bâbord

Maintenant, nous ajustons la centre de gravité transversal jusqu'à ce que nous trouvions l'angle d'inclinaison désiré. Après plusieurs essais, nous trouvons la position souhaitée en largeur du poids de correction:

Largeur souhaitée

L'arc et le contre-arc moment

Dans LOCOPIAS le navire est simplifié suppose comme une poutre droite, qui est une approche standard pour le chargement de logiciels. Une correction du tirant d'eau due à la déflexion (l'arc et le contre-arc moment) n'est donc pas prise en compte. Vous devrez ajuster les poids de correction afin de minimiser l'écart sur toutes les marques de tirant d'eau.

Un exemple Supposons que vous avez mesuré:

	TB	BB	Mean
marque de tirant d'eau arrière	3.120m	3.120m	3.120m
marque de tirant d'eau au milieu	3.155m	3.155m	3.155m
marque de tirant d'eau avant	3.100m	3.100m	3.100m

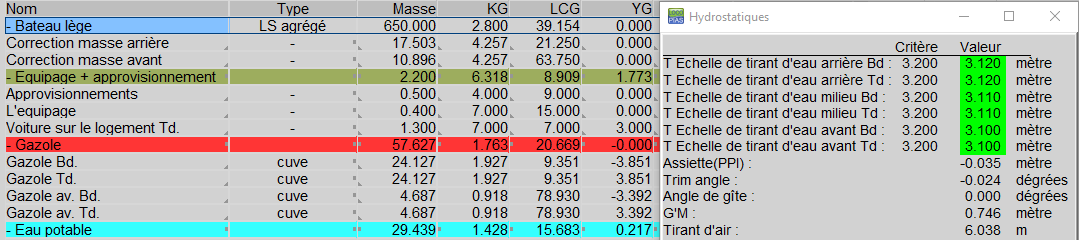

Ci-dessous vous pouvez voir les coefficients de correction que LOCOPIAS a créé avec le tirant d'eau correspondant. Donc, sur la marque du tirant d'eau moyen, il y a une déviation de 4.5cm, sur les autres marques de tirant d'eau, il y a une déviation de 0cm. La moyenne de tous les marque de tirants d'eau en LOCOPIAS est (3.120 + 3.110 + 3.100) ÷ 3 = 3.110m. Ceci devrait être (3.120 + 3.155 + 3.100) ÷ 3 = 3.125m.

Les poids de correction créés

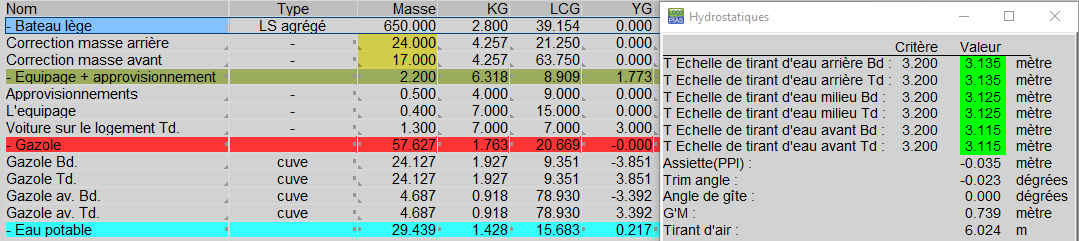

Le tirant d'eau du navire doit donc augmenter légèrement, ou autrement dit, les poids de correction doivent être plus lourds. Les deux poids de correction sont un peu plus lourds. Après avoir essayé plusieurs fois, nous trouvons la situation suivante:

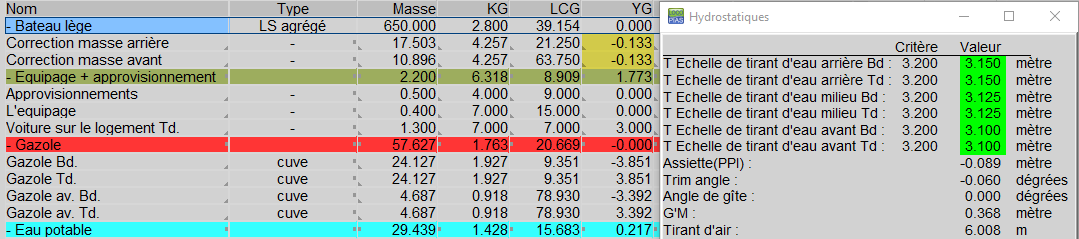

Situation souhaitée

Modifier les poids de correction dans la base de données

Maintenant que vous êtes satisfait des poids de correction déterminés, ceux-ci doivent être sauvegardés dans la base de données. La base de données est accessible via le ‘Poids’, ‘Base de données’ en ’Editer base de données’.

Editer base de données

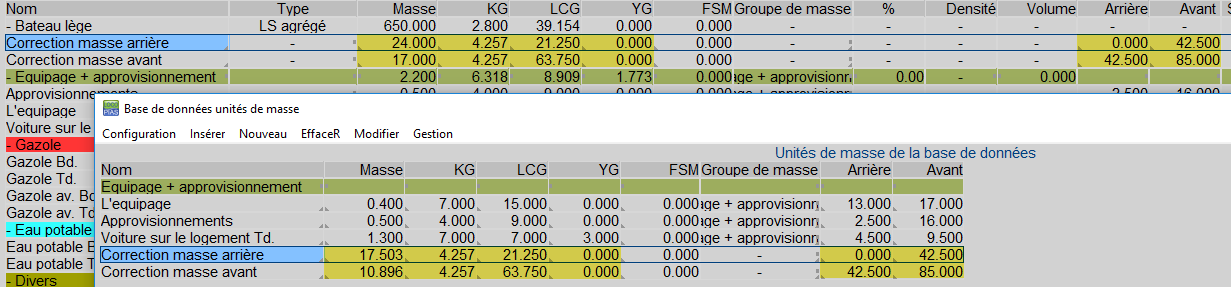

Si tout est correct, vous verrez déjà les poids de correction corrects. À l' étape 2 vous avez déjà placé ces coefficients de correction dans la base de données par la vérification de la marque. Toutefois, les réglages de l'étape 5 n'ont été effectués que dans les conditions de chargement actuelles. Nous reprenons maintenant toutes les valeurs des coefficients de correction dans la“base de données”.

Editer base de données

Utiliser les poids de correction pour chaque nouvelle condition de chargement

En cas de nouveau déclenchement/nouvelle condition de chargement, les poids de correction doivent être à nouveau utilisés. Vous pouvez récupérer les poids de correction du module Poids dans la base de données avec le bouton [Read dataBase].

Lire la base de données

La fenêtre suivante apparaîtra:

Lire la base de données

En sélectionnant un poids de correction et en cliquant sur [OK], le poids de correction est ajouté à la charge actuelle. Vous devez le faire deux fois pour que les deux poids de correction soient inclus dans la nouvelle condition de chargement.
