Korrektur der Masse des Schiffes
Sie haben festgestellt, dass die Tiefgänge die Sie auf Ihrem Bildschirm in LOCOPIAS sehen nicht übereinstimmen mit den tatsächlichen Tiefgängen Ihres Schiffes? Möglicherweise weicht die Masse des leeren Schiffes ab von den eingetragenen Daten in LOCOPIAS. Diese Daten dürfen nicht einfach geändert werden, weil die Eingaben geprüft und genehmigt worden sind von der Klassifikationsgesellschaft. Was wohl zu Ihren Möglichkeiten gehört, ist eine Korrekturmasse in LOCOPIAS zu definieren, sodass die Tiefgängen in LOCOPIAS wieder besser mit den wirklichen Tiefgängen übereinstimmen. Diese Anleitung hilft Ihnen mithilfe eines Stufenplans den in LOCOPIAS eingetragenen Ladefall zu überprüfen und das erstellen und verwenden von Korrekturmassen.

Fahrplan für die Korrektur der Masse des Schiffes anhand von gemessenen Tiefgängen

Stufe 1: Messen der Tiefgängen

Der erste Schritt ist das Messen der Tiefgängen auf allen sechs der Tiefgangsmarken, d.h. sowohl Steuerbord als Backbord. Beachtte:

  • Messe die Tiefgänge anhand einer Freibordsmessung (Digitale Messgeräte können abweichen!)

Stufe 2: Kontrollieren der Tankfüllungsgraden

Jetzt ist es wichtig zu überprüfen ob alle Tankfüllungsgraden richtig eingetragen sind, übereinstimmend mit der Wirklichkeit. Wenn Sie dies nicht tun, dann wird Ihnen das definieren einer Korrekturmasse wenig nutzen. In einem anderen Ladefall wird diese Korrektur dann nicht stimmen. Beachtungspunkte:

  • Korrekte Tankfüllungsgraden eintragen für alle Tanks, also auch Trinkwasser, Gasöl, Abwasser, Ballastwasser, usw.
  • Vergessen Sie nicht das Restwasser in den Ballasttanks
  • Die Masse der Ladung muss übereinstimmen mit den Ladungsdokumenten.
  • Eventuell die Dichte der Ladung anpassen für die aktuelle Temperatur (Dichte = Masse / Liter bei der aktuelle Temperatur)

Stufe 3: ‘Problem’ Observieren

Jetzt stimmen die eingetragenen Daten in LOCOPIAS exakt überein mit der Wirklichkeit und auch die wirklichen Tiefgäange des Schiffs sind gemessen, jetzt können Sie observieren was das Problem ist. Mögliche Abweichungen:

  • Tiefgang
  • Trimm
  • Krängung

Stufe 4: Erstellen einer Korrekturmasse

Jetzt können die Korrekturmassen erstellt werden. Klicken Sie zuerst auf [Gewichten] und danach auf dem [check-displAce] function.

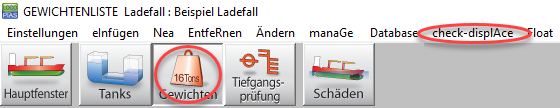

Gewichten,check-displAce

Hier müssen Sie die wirklich gemessenen Tiefgänge an der vorderen- und hinteren Tiefgangsmarken eintragen. Achtung: An dieser Stelle wird der mittleren Tiefgang von Steuerbord und Backbord gefragt. Krängung wird später berücksichtigt. Wenn Sie auf [OK] klicken wird die Korrekturmasse berechnet.

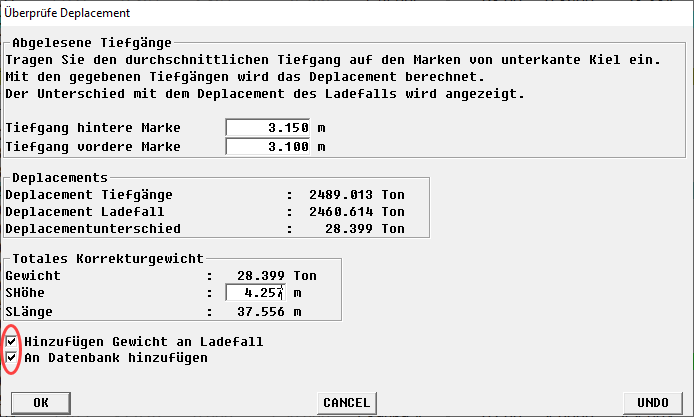

Korrekturmasse berechnen

Selektieren Sie beiden Checkboxen und klicken Sie auf [OK]. Jetzt werden Ihnen die Korrekturmassen in dem Ladefall angezeigt: Achtung: möglicherweise müssen Sie herunterscrollen, weil die Korrekturmassen unten in dem Ladefall hinzugefügt wurden.

Korrekturmassen in dem Ladefall

Stufe 5: Verfeinern Der Korrekturmassen

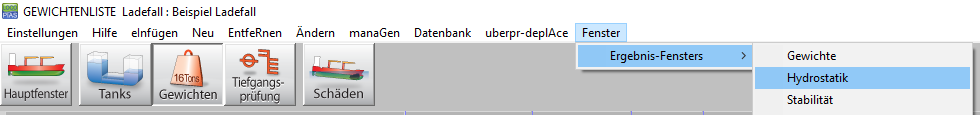

Jetzt müssen die Lösungen in dem Gewichtenmodul im Hydrostatikfenster überprüft werden. Das Hydrostatikfenster finden Sie unter [Fenster]→[Ergebnis-Fensters].

Ergebnis-Fenster
Es sieht dann wie folgt aus: (Sie können dieses Fenster verschieben) Ab und zu wird per Tiefgangsmarke Steuerbord und Backbord getrennt und nicht der mittleren Wert angezeigt.

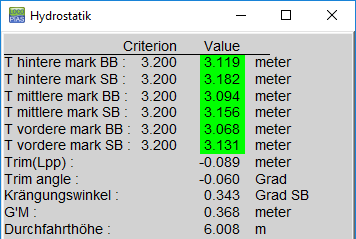

Hydrostatikfenster

Möglich sind Sie noch nicht zufrieden mit der Ausgabe. z.B. weil das Schiff sich krängt oder weil das Schiff durchbiegt.

Sie können jetzt ‘spielen’ mit den Eigenschaften (Massen, ZBreite) der Korrekturmassen bis Sie zufrieden sind mit dem Ergebnis. Der Effekt der Veränderungen sehen Sie sofort im Hydrostatikfenster. Danach werden Beispiele gezeigt für spezifische Fälle, wie u.A. Krängung und Durchbiegung. Auch hier gilt das Sie ausprobieren können bis Sie zufrieden sind.

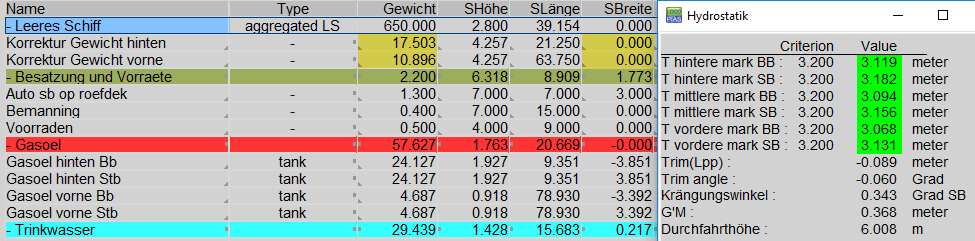

Ändern Massen und ZBreite der Korrekturmassen

Trimm

Sie können den Trimm ändern indem Sie die Masse der Korrekturmassen ändern. Wenn Sie z.B. hinten die Masse um 5 Tonnen schwerer machen und vorne um 5 Tonnen leichter machen wird das Schiff sich hecklastig vertrimmen Sie können mit diesen Massen in kleinen Schritten "spielen" bis dem gewünschten Trimm erreicht worden ist.

Trimm mit Gewicht einstellen

Krängung

Möglicherweise weicht die wirkliche Krängung ab von der Krängung in LOCOPIAS. Dies können wir korrigieren indem die Breiteposition der Korrekturmassen geändert werden. Wenn Sie in LOCOPIAS keine Tiefgangsmarken an Steuerbord und Backbord haben, müssen Sie zuert den wirklichen Krängungswinkel berechnen. Hat LOCOPIAS Tiefgangsmarken an Steuerbord und Backbord können Sie diesen Schritt überschlagen. Zum Beispiel gehen wir davon aus, dass Ihr Schiff an Backbord 10cm tiefer getaucht ist. Angenommen Sie haben folgende Tiefgänge gemessen:

SBBBUnterschied
hintere Tiefgangsmarke2.60m2.49m0.11m
mittlere Tiefgangsmarke2.55m2.45m0.10m
vordere Tiefgangsmarke2.40m2.31m0.09m

Zuerst berechnen wir den mittleren Unterschied über allen Marken: (0.11 + 0.10 + 0.09) ÷ 3 = 0.10m Wenn ihr Schiff 9,60m breit ist, dann ist der Krängungswinkel jetzt: Krängungswinkel = sin-1 ( 0.10 ÷ 9.60 ) = 0.549 Grad Haben Sie Schwierigkeiten mit der Berechnung, dann können Sie diese Berechnung auch online ausführen: diese Website

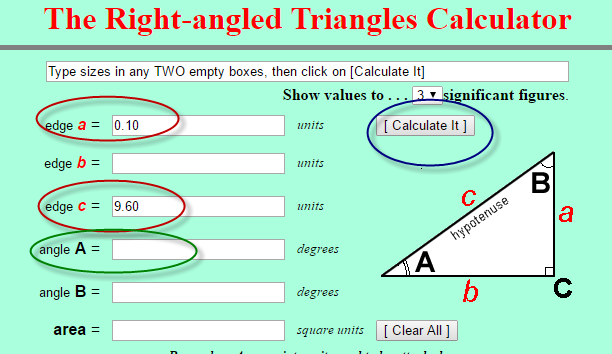

Krängungswinkelberechnung online ausführen

Tragen Sie die beiden Zahen in den roten Kreisen ein. Mit den Knopf im blauen Kreis führen Sie die Berechnung durch. Der Krängungswinkel können Sie im grünen Kreis ablesen.

In diesem Fall beträgt der gewünschte Krängung 0 Grad. Wir verschieben die Korrekturmasse nach Backbord (negativ) und überprüfen den Effekt..

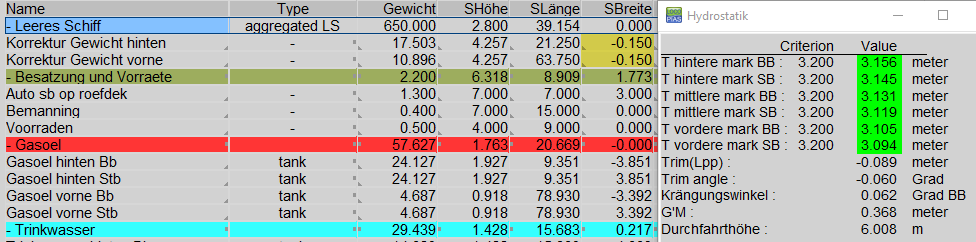

Korrekturmasse nach Backbord

Jetzt passen wir die Schwerpunkt in Breite an bis die gewünschte Krängung erreicht worden ist. Nach einigen Versuchen findet sich die gewünschte Breiteposition der Korrekturmasse:

Gewunschte Breiteposition der Korrekturmasse

Durchbiegung des Schiffes

LOCOPIAS sieht ihr Schiff wie ein gerader Balken, was eine standard Herangehensweise ist bei Laderechnern. Eine Korrektur auf dem Tiefgang auf Grund der Durchbiegung (hogging / sagging) wird nicht berücksichtigt. Sie müssen die Korrekturmassen so anpassen, sodass die Abweichung auf allen Tiefgangsmarken so klein wie möglich ist. Ein Beispiel: Sie haben gemessen:

SBBBmittlere
hintere Tiefgangsmarke3.120m3.120m3.120m
mittlere Tiefgangsmarke3.155m3.155m3.155m
vordere Tiefgangsmarke3.100m3.100m3.100m

Unten werden die Korrekturmassen in LOCOPIAS mit dazu gehörigen Tiefgängen angezeigt. Auf der mittlere Tiefgangsmarke hat das Schiff 4.5cm Abweichung und auf den anderen Tiefgangsmarken ist die Abweichung in Tiefgang 0cm. Der mittlere Tiefgang von allen Tiefgangsmarken in LOCOPIAS ist (3.120 + 3.110 + 3.100) ÷ 3 = 3.110m. Der Tiefgang muss sein: (3.120 + 3.155 + 3.100) ÷ 3 = 3.125m.

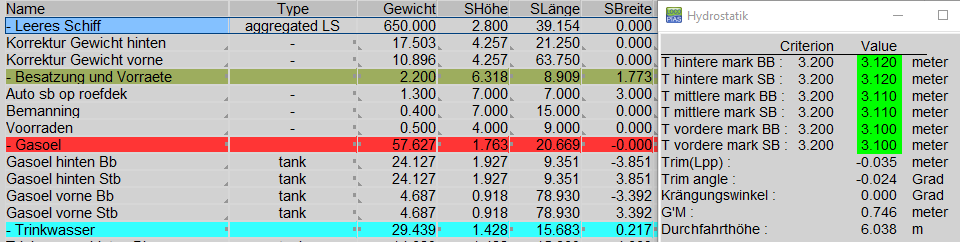

Korrekturmassen in LOCOPIAS

Das Schiff muss also etwas tiefer tauchen, mit anderen Worten, die Korrekturmassen müssen schwerer werden. Nach einigen Versuchen finden wir diese Situation:

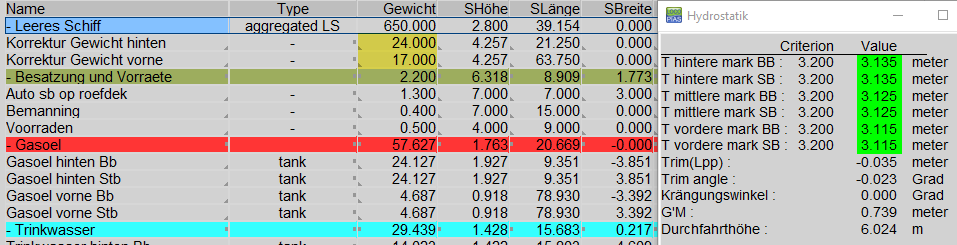

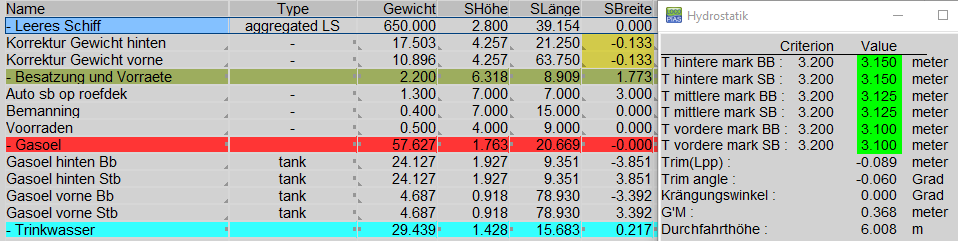

Gewünschter Zustand

Korrekturgewichte in der Datenbank ändern

Wenn Sie zufrieden sind mit den Korrekturmassen müssen diese in der Datenbank gespeichert werden. Die Datenbank öffnen Sie über [Gewichten], [Database]→[ Edit database].

Datenbank bearbeiten

Jetzt sehen Sie die Korrekturmassen in der Datenbank angezeigt. In Stufe 2 haben Sie durch das selektieren der Korrekturmassen in die Datenbank geschrieben. Die Anderungen in Stufe 5 sind nicht in die Datenbank geschrieben. Die Werten der geänderten Korrekturmassen schreiben Sie in die Datenbank über ‘Datenbank Massen’.

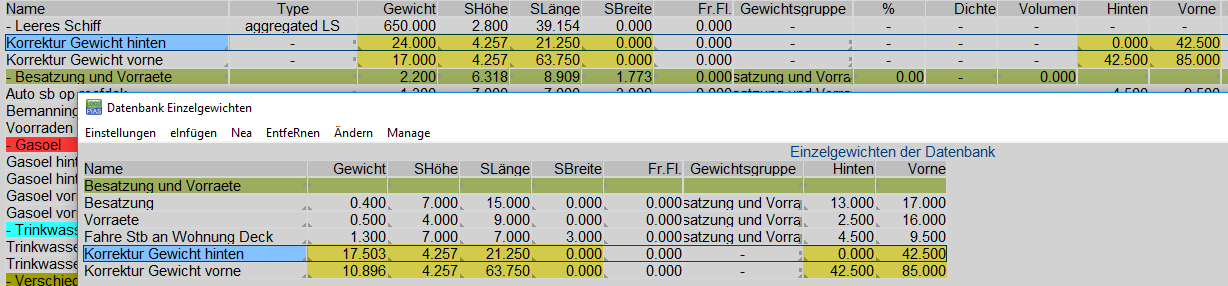

Korrekturmassen in der Datenbank gespeichert

Korrekturmassen in jedem Ladefall Verwenden

Bei jeder neuer Reise/Ladefall müssen Sie neue Korrekturmassen verwenden. Sie können in der Gewichtenmodul die Korrekturmassen abholen aus der Datenbank mit der Knopf [Read dataBase]. Jetzt erscheint das folgende Fenster:

Datenbank einlesen

Durch das markieren der Korrekturmasse und anschließend auf [OK] klicken wird die Korrekturmasse an den aktuellen Ladefall hinzugefügt. Sie müssen diesen Schritt zweimal ausführen, wenn Sie beide Korrekturmassen in den neuen Ladefall verwenden möchten.

Datenbank einlesen
